	先進CNC控制器，功能強，高效率。
	教導式操作控制，操作簡易。
	4軸伺服馬達驅動，動作快速，定位精準。
	調整輪採用伺服馬達驅動，提供無段變速。
	機械結構體採用高級鑄鐵製成，經燒炖及時效處理，材質穩定，不變形。
	砂輪主軸與調整輪主軸採用鎳鉻鉬合金鋼(SNCM-220)精密加工而成，並經多重熱處理，耐重切削及精密研磨。
	進刀螺桿採用滾珠螺桿，並經正常化及高週波熱處理，耐磨耗性優異。

加工主畫面

本功能提供操作者在進行自動研磨加工時，X軸的進刀參數設定，其功能有上下料時，避免撞刀的安全點設定，研磨加工的起點位置設定，粗磨加工、細磨加工、精磨加工進給量的設定，粗磨加工、細磨加工、精磨加工進給速度的設定，停止研磨無火花時間設定，調輪軸轉數的設定，自動加工中要進行砂輪成型修整，與修整結束後，X軸所需之補正量的參數設定，自動加工中為因應砂輪磨耗，X軸所需之補正量的參數設定。

修整參數畫面

本功能提供在進行成型修整時所需要的修整參數的設定，其功能有成型修整結束時，Z軸退刀距離的設定，每次成型修整的進給量，在進行成型修整時進給的速度，成型修整的起點與成型修整所需進行的次數設定。

修整路徑規劃畫面

本功能提供成型修整路徑規劃，其功能有依據不同型式的鑽石修刀，做刀具的選擇。還有允許操作者依工件外型尺寸輸入修整時所走的路徑並進行自動NC路徑產生。也就是它可直接在工控器上定義工作物的外型就可以直接產生相對應的NC路徑程式。

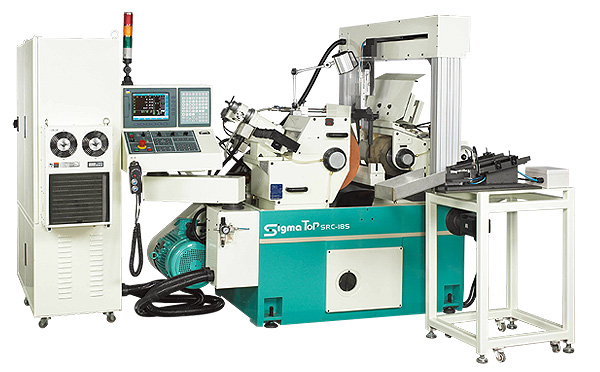

規格	SRC-18S (1~7 Axis)
砂輪
標準工作台工作物直徑	Ø1∼Ø80 mm
特別工作台工作物直徑	Ø40∼Ø150 mm
砂輪尺寸(外徑×寬×內徑)	Ø455 x 205 x Ø228.6
砂輪轉速	1260 R.P.M.
砂輪驅動馬達	20 HP
調整輪
調整輪尺寸(外徑×寬×內徑)	Ø255 x 205 x Ø111.2
調整輪轉速	10∼300 R.P.M.(Variable)
調整輪驅動馬達	2.2 KW servo motor
調整輪傾斜角度	+5º∼-3º
調整輪旋轉角度	±5º
伺服馬達
修整伺服	Z 750W / Y 750W
進刀伺服	X 1.5KW
驅動馬達
油壓泵驅動馬達	1 HP x 4P
冷卻泵驅動馬達	1/4 HP x 2P
機器尺寸	2200 x 1840 x 1530 mm
淨重	3500 kgs
毛重	3800 kgs
裝箱尺寸	2320 x 2650 x 2200 mm

標準配備

選購配備

備用調整輪/法蘭
備用砂輪/法蘭
停止式大型刀架
通過式刀架
操作箱
油箱
水箱幫浦
鑽石修刀
石英燈
工具附件

平衡台及棒
停止式研磨自動進退刀二段裝置（油壓式）
停止式手動送料裝置（上下起落架）
停止式研磨自動退料裝置
通過式研磨自動送料裝置(O5-20mm，L100-600mm)
切齒式送料裝置(O2-8mm，L50-180mm)
通過式研磨自動收料裝置
長棒研磨裝置
成型裝置
電磁式冷卻液除屑裝置
紙帶式冷卻液除屑裝置
水力分離機
停止式自動送料/卸料裝置
震動盤式送料裝置
通過式大型刀架
