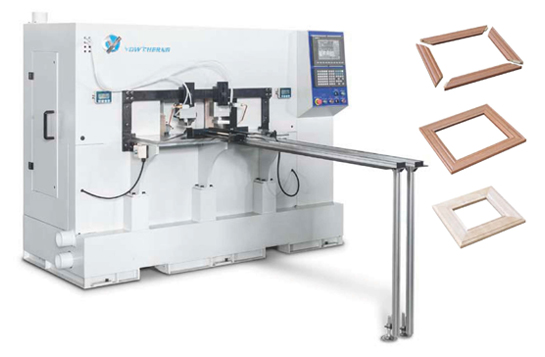

YC-TMF	CNC 多功能開榫銑槽機

機械特性：

本機裝有公、母榫刀，開榫銑槽一次完成。
公、母榫主軸採用高頻馬達驅動。具高速、高效率特性。
X、Y、Z 軸行程採用伺服馬達驅動。並配置線性滑軌。動作順暢、定位精準。
X、Y、Z 軸經由滾珠螺桿傳動。
氣壓式壓料及擋料。

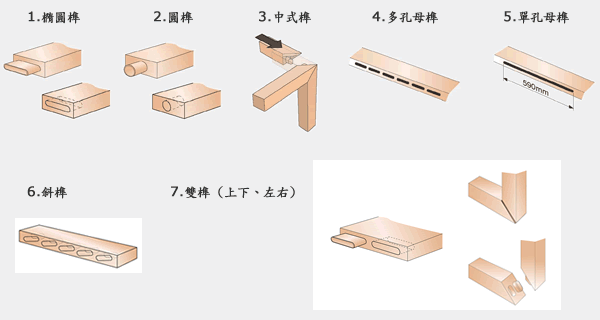

YC-TMF 銑槽機可加工各種榫槽


CNC控制器特性採用10 英吋高解析度觸控螢幕。填表式操作介面，不需電腦專業人員，即可快速設定。可記憶多組生產加工模組。輸入刀具外徑後，電腦自動校刀，以縮短校刀時間。中、英文畫面顯示。	操作介面教導完成中式榫需8種加工製作出來中、英文畫面顯示。

工作台

本機是用後裝置定位,採磁性尺調整，並且木料長度最短220mm、最長2000mm，定位可以垂直和45度。

磁性尺

當木料放置在工作台時，如果需要位移可以使用磁性尺來作微調。
磁性尺間距0.001。

型式	YC-TMF
公榫
主軸(高頻馬達)	5.6 kw
主軸(捨棄式刀具)	10000 R.P.M.
長度	0~150 mm
寬度	0~40 mm
深度	10~35 mm
母榫
主軸(高頻馬達)	3 kw
主軸(捨棄式刀具)	21000 R.P.M.
長度	0~150 mm
寬度	0~40 mm
深度	0~45 mm
其他
行程馬達(X,Y,Z)	X: 1.5 kw x 1 / Y、Z: 1 kw x 2
總裝置馬力	12.1 kw (16.1 HP)
工作壓力	6 kg/cm²
集塵罩孔徑	ø4" x 9
機械尺寸(長x寬x高)	2150 x 1500 x 1850 mm
裝箱尺寸（長x寬x高）	2300 x 1520 x 2070 mm
淨重/毛重	1400 kg / 1580 kg


• 公司保留機器規格與設計特性變更之權利，恕不另行通知。
