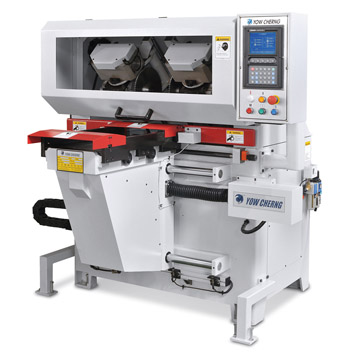

| 應用： |

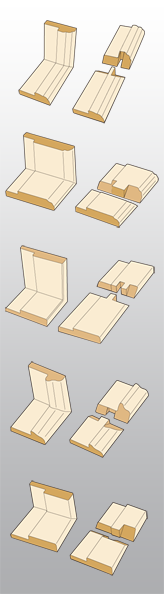

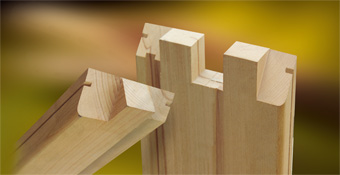

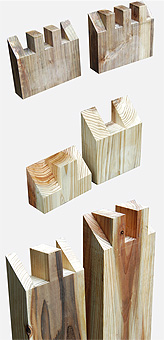

| YC-TF7適用於門窗框的榫槽加工。也適用於其他傢俱之榫加工。 |
|
|
|
機械特性：
- 機械構造附有1組打榫刀頭與2組鋸片頭。
- 動作控制採用CNC控制器，操作簡易。
- 工作台左右移動採用伺服馬達驅動，配合精密滾珠螺桿傳動，行程快速，定位精準。
- 鋸片頭自動旋轉90°，採轉角缸致動。
- 氣壓式壓料。
- 鋸片升降採氣壓缸驅動。
- 整體動作快速，高效率、高產能。
|
| 型式 |
YC-TF7 |
| 加工能力 |
|
| 木料長度 |
600~2500 mm |
| 木料寬度 |
80~295 mm |
| 木料厚度 |
30~50 mm |
| 鋸片頭 |
| 鋸片尺寸 |
Ø250x3 mm |
| 鋸軸直徑 |
Ø1" |
| 鋸片轉速 |
2800 RPM |
| 鋸片馬達 |
3 HP x 2 pcs |
| 鋸片頭旋轉 |
90° |
| 榫刀頭 |
| 榫刀外徑 |
Ø200 mm |
| 榫刀軸直徑 |
Ø40 mm |
| 榫刀轉速 |
5600 RPM |
| 榫刀馬達 |
5 HP |
| 其他 |
| 行程馬達 |
1 HP (servo) |
| 總裝置馬力 |
9 kw (12 HP) |
| 工作壓力 |
6 kg/cm² |
| 集塵罩孔徑 |
140 mm x 1 |
| 機械尺寸(長x寬x高) |
1770 x 1540 x 1710 mm |
| 裝箱尺寸（長x寬x高） |
1750 x 1520 x
1710 mm |
| 淨重 |
1050 kg |
| 毛重 |
1150 kg |
|
|
|
| • 公司保留機器規格與設計特性變更之權利，恕不另行通知。 |
| |
|
|
|
| |
|
|
|
|
|
 |
